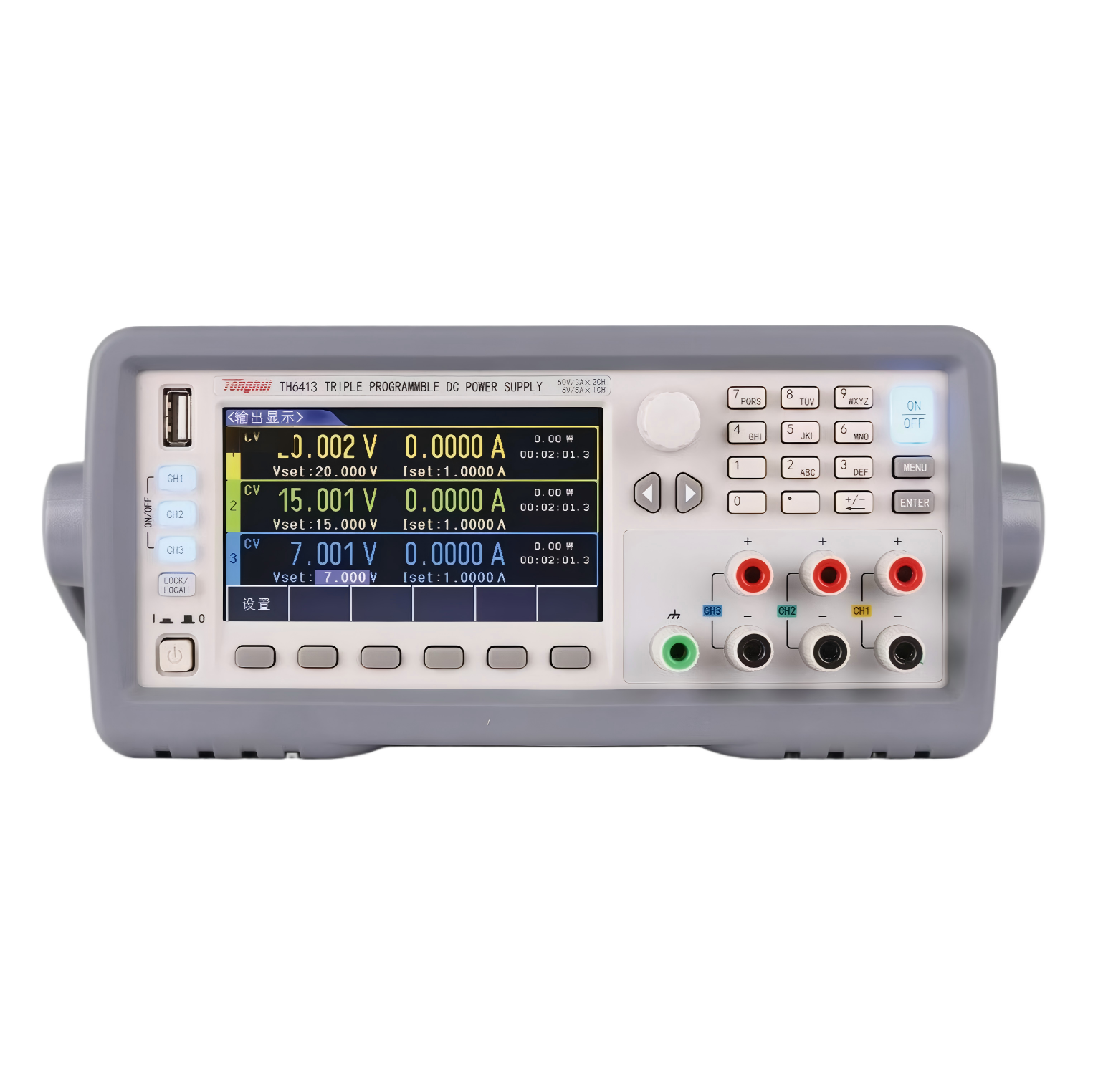

可编程线性直流电源

可编程线性直流电源

TH6400系列电源均为线性、程控输出设计，因此该系列电源具有纹波小、噪声低、精度高、稳定性强的卓越性能。全系列采用4.3寸TFT LED显示屏，不同通道分屏显示，并以高对比度的颜色加以区分。UI设计方面仪器采用菜单化操作，软键、旋钮控制及输入参数，使用起来方便快捷，能很好的适应产线快速操作以及高校、实验室的应用需求。

在线询价
详细内容

快速选型：

型号 通道 电压 电流 功率
TH6402A CH1 0-30V 0-3A 90W
CH2 0-30V 0-3A 90W
CH3 0-5V 0-3A 15W
TH6402B CH1 0-30V 0-3A 90W
CH2 0-30V 0-3A 90W
CH3 0-10V 0-3A 30W
CH4 0-5V 0-1A 5W
TH6402 CH1 0-30V 0-3A 90W
CH2 0-30V 0-3A 90W
CH3 0-6V 0-5A 30W
TH6412 CH1 0-30V 0-6A 180W
CH2 0-30V 0-6A 180W
CH3 0-6V 0-5A 30W
TH6413 CH1 0-60V 0-3A 180W
CH2 0-60V 0-3A 180W
CH3 0-6V 0-5A 30W

功能特点

A. 多通道输出

TH6400为全系列多路输出的矩形电源，其电压电流精度分别达1mV和0.1mA。通道间串联、并联、同步输出自由组合。在同步模式下，改变其中一个通道的设定值，其他同步的通道也将按比例随之自动变化。




B. 便于自动化集成

TH6400系列电源前后面板都配备有输出端，具有1/2标准机箱尺寸，配备齐全的通讯接口，支持SCPI和MODBUS通讯协议，使其可以方便的集成于自动化系统上。


C. 远端补偿功能

当仪器输出电流较大、导线细长阻值较大，仪器输出端到被测件的导线上会分得较大电压，造成被测件两端实际电压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降，保证被测件两端电压为实际设置的输出电压。TH6400系列仅后面板配有补偿端，而6200系列、6300系列与6500系列前后面板都配有补偿端。


D. 人性化设计

TH6400全系列配备4.3寸TFT LCD显示屏，所有通道的设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于不同通道显示区域配备了每个通道单独输出按钮，右上角的总输出按钮用于所有通道同时输出或关闭。数字编码旋钮、数字键盘可快速准确地输入设置参数，避免了电位器调节带来的效率低下和不精确问题。


E. 数据记录功能

TH6400还可以记录输出电压、输出电流和时间数据，数据采样率约为100ms左右,采集结束后以excel表格形式保存于U盘中，便于后期数据分析。TH6402B暂不支持数据记录功能。

技术参数

型号 TH6402A TH6402B TH6402 TH6412 TH6413
额定输出(0℃-40℃) 通道/范围 CH1 CH2 CH3 CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH1 CH2 CH3 CH1 CH2 CH3
电压 0-30V 0-5V 0-30V 0-10V 0-5V 0-30V 0-6V 0-30V 0-6V 0-60V 0-6V
电流 0-3A 0-3A 0-1A 0-3A 0-5A 0-6A 0-5A 0-3A 0-5A
功率 90W 15W 90W 30W 5W 90W 30W 180W 30W 180W 30W
负载调整率 电压 ≤0.01%+3mV
电流 ≤0.1%+3mA ≤0.01%+3mA
电源调整率 电压 ≤0.01%+3mV
电流 ≤0.1%+3mA ≤0.01%+3mA
设定值分辨率 电压 10mV 1mV
电流 1mA 0.1mA
回读分辨率 电压 10mV 1mV
电流 1mA 0.1mA
设定值精度

(25℃±5℃)

 电压 ≤0.05%+20mV ≤0.1%+20mV ≤0.03%+10mV
电流 ≤0.2%+5mA ≤0.2%+5mA ≤0.1%+5mA ≤0.1%+8mA ≤0.1%+5mA ≤0.1%+5mA
回读值精度

(25℃±5℃)

 电压 ≤0.05%+20mV ≤0.1%+20mV ≤0.03%+10mV
电流 ≤0.2%+5mA ≤0.2%+5mA ≤0.1%+5mA ≤0.1%+8mA ≤0.1%+5mA ≤0.1%+5mA
纹波和噪声(20Hz-20MHz) 电压(Vp-p) ≤3mVp-p ≤3mVp-p ≤3mVp-p ≤4mVp-p ≤4mVp-p ≤4mVp-p
电压（rms） ≤1mVrms ≤1mVrms ≤1mVrms ≤1mVrms ≤1mVrms
电流 ≤3mArms ≤3mArms ≤3mArms ≤5mArms ≤5mArms ≤4mArms ≤5mArms
串联同步误差 ≤0.02%+5mA ≤0.2%+10mA ≤0.05%+10mA
并联设定值精度 电压 ≤0.02%+5mV ≤0.02%+10mV ≤0.02%+5mV ≤0.02%+5mV ≤0.02% + 10mV
电流 ≤0.1%+20mA ≤0.2%+20mA ≤0.1%+20mA ≤0.1%+30mA ≤0.1%+30mA
记忆 回调储存 40组设定文件/通道
定时器 功能 定时关闭输出
时间设置 0.1秒～99999.9秒
解析度 0.1秒
工作温度 0℃～40℃
