产品详情

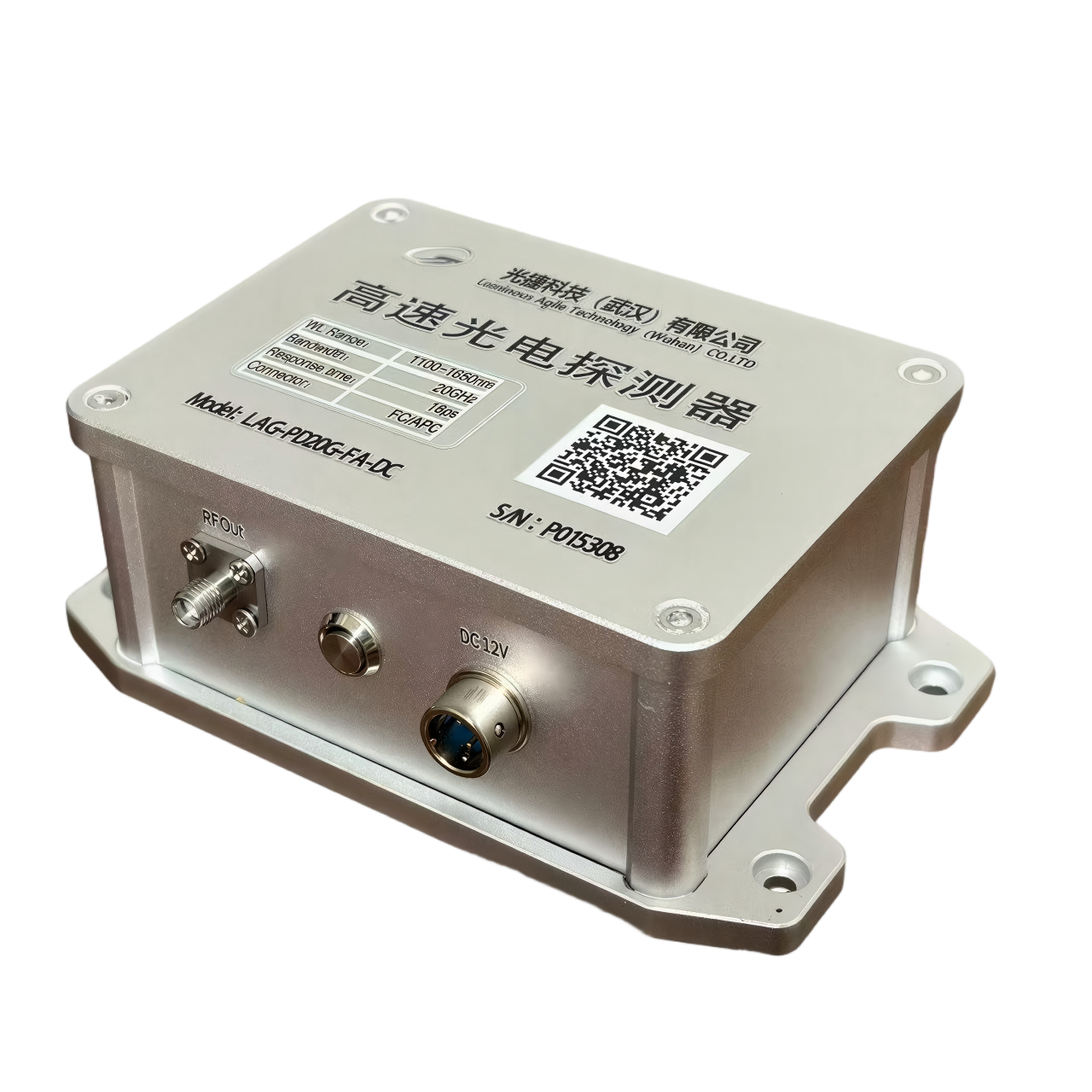

高速光电探测器

LAG-PD20G-FA-DC 是光捷科技自主研发生产的一款高性能、高速光电探测设备，专为高频、高时间分辨率的激光脉冲及光信号测量而设计。该设备采用 InGaAs 材料 PIN 光电二极管，具备高达 20 GHz 的 -3 dB带宽，能够精确捕捉高速光信号的强度‑时间波形，广泛应用于光通信、激光雷达及科研测试领域。

• 超高带宽:3dB带宽高达20 GHz（最高可到70GHz），适用于超快激光脉冲监测。
• 高速响应:典型上升时间约18ps，确保对瞬态信号的精确还原。

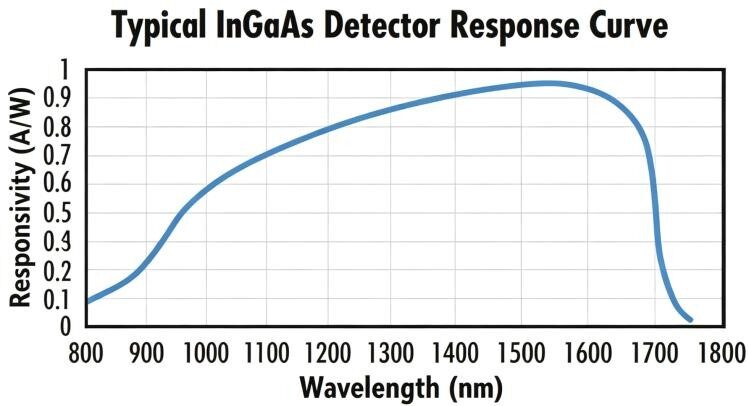

• 宽光谱响应:覆盖800 nm至1700 nm近红外波段，兼容1310 nm和1550 nm通信窗口。
• 高响应度:典型值0.96A/W(@1550nm)，光电转换效率优异。
• 超低暗电流:室温下暗电流〈1nA，适合微弱信号探测。
• 宽压供电:支持9V~20V直流宽电压输入，兼容多种电源环境。
• 光纤输入:配备 FC/APC或FC/PC光纤接口，单模光纤耦合，便于系统集成。

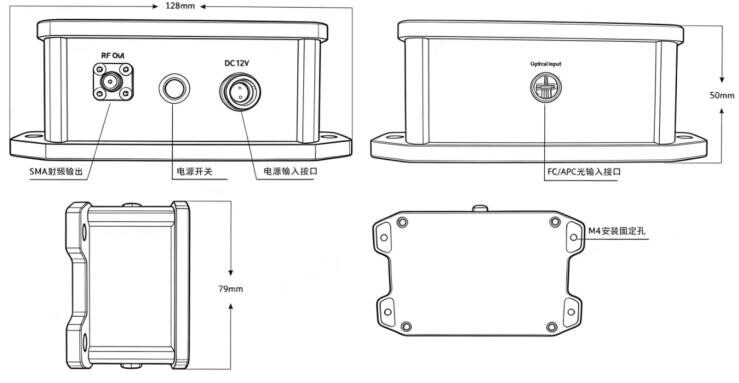

• 紧凑盒式封装:128mm X79mm X50 mm，便于集成到各类光学系统中。

技术参数
参数名称	条件/备注	指标	单位
【光学参数】
波长范围	InGaAs 材料	800～1700	nm
光输入接口		FC/APC
光敏面特性		光纤耦合
响应度	@1550 nm, 典型值	0.96	A/W
	@1310 nm, 典型值	0.88	A/ W
光纤类型		单模光纤(SMF-28)
【电学参数】
上升时间		18	ps
供电电压	宽压输入	9～20	V DC
工作阻抗		50	Ω
信号输出接口	直流耦合，SMA 母头	SMA
暗电流	室温，典型值	< 1	nA
【通用参数】
工作温度		-20～+40	℃
存储温度		-40 ～85	℃
外观尺寸(长×宽×高)		128×79×50	mm
安装接口		M4 孔×4
净重		440	g
